Altitude NGF : comprendre les cotes altimétriques d’un terrain
Le NGF (Nivellement Général de la France) est le système de référence altimétrique utilisé en France pour déterminer l’altitude d’un terrain. Les cotes NGF indiquent la hauteur d’un point par rapport au niveau moyen de la mer et sont utilisées dans les relevés topographiques, les plans de terrain et les projets de construction.
Qu’est-ce que le NGF ?
Sur un plan topographique, une cote NGF indique l’altitude exacte d’un point par rapport au Nivellement Général de la France. Il s’agit d’une valeur altimétrique exprimée en mètres, qui permet de connaître la hauteur d’un point par rapport à la référence nationale utilisée en France.
Une cote NGF peut correspondre, par exemple, au niveau du terrain naturel, d’un seuil, d’une voirie, d’un regard ou de tout autre point relevé sur site. Elle sert à représenter précisément le relief, les différences de niveau et les pentes d’un terrain.
La lecture des cotes NGF est essentielle pour comprendre l’environnement existant et préparer un projet de construction, d’aménagement ou de réhabilitation. Elle permet notamment de vérifier les altitudes d’accès, les écoulements, les raccordements ou encore l’implantation d’un futur ouvrage.
Plus simplement, une cote NGF sur un plan permet de savoir à quelle altitude se situe un point donné, afin de disposer d’une base fiable pour l’analyse topographique et la conception du projet.

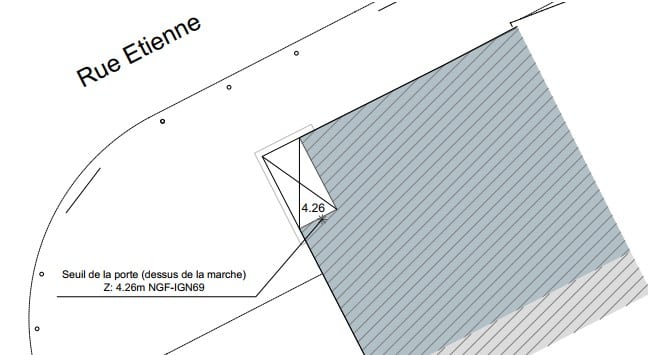

Que signifie une cote NGF sur un plan ?
Sur un plan topographique, une cote NGF correspond à l’altitude d’un point exprimée dans le système de référence du Nivellement Général de la France (NGF). Lors d’un relevé topographique, le géomètre mesure les altitudes des différents points du terrain à l’aide d’instruments de précision, puis ces altitudes sont rattachées et transformées dans le système NGF.
Cela signifie que toutes les altitudes figurant sur le plan sont exprimées selon une référence altimétrique commune. Grâce à ce système, l’altitude d’un point mesuré sur un terrain est comparable à celle d’un autre point situé ailleurs sur le territoire.
Ainsi, qu’il s’agisse d’un terrain à Bordeaux, à Nantes ou dans une autre ville, les altitudes indiquées en NGF reposent sur la même base de référence. Cela permet de comparer facilement les niveaux entre différents sites, de raccorder des projets entre eux et de garantir la cohérence des études topographiques, des projets d’aménagement ou des travaux de construction.
Sur un plan, une cote NGF indique donc l’altitude précise d’un point du terrain par rapport à cette référence nationale, ce qui permet d’analyser correctement le relief, les pentes et les différences de niveau.
Comment connaître l’altitude NGF d’un terrain ?
Pour connaître l’altitude NGF d’un terrain, il est nécessaire de réaliser un relevé topographique. Le géomètre mesure sur site différents points du terrain, tels que le sol naturel, les accès, les seuils, les voiries ou les ouvrages existants, à l’aide d’instruments de précision.
Les altitudes relevées sont ensuite rattachées au système NGF, afin d’être exprimées dans la référence altimétrique nationale. Cette étape est essentielle, car elle permet d’obtenir des cotes comparables d’un terrain à l’autre et d’une ville à l’autre, sur une base commune.
Une fois ce rattachement effectué, le plan topographique indique les cotes NGF des différents points mesurés. Il devient alors possible de connaître précisément l’altitude du terrain, d’analyser ses pentes, ses écoulements et les différences de niveau utiles à un projet de construction, d’aménagement ou de réhabilitation.
En pratique, la méthode la plus fiable pour connaître l’altitude NGF d’un terrain consiste donc à faire intervenir un professionnel capable de mesurer le site et de convertir les altitudes dans le système de référence approprié.
Pourquoi le NGF est utilisé dans les relevés topographiques ?
Le NGF (Nivellement Général de la France) est utilisé dans les relevés topographiques parce qu’il constitue la référence altimétrique commune sur l’ensemble du territoire. Il permet d’exprimer toutes les altitudes selon une même base, ce qui garantit la cohérence des mesures d’un terrain à l’autre et d’une ville à l’autre.

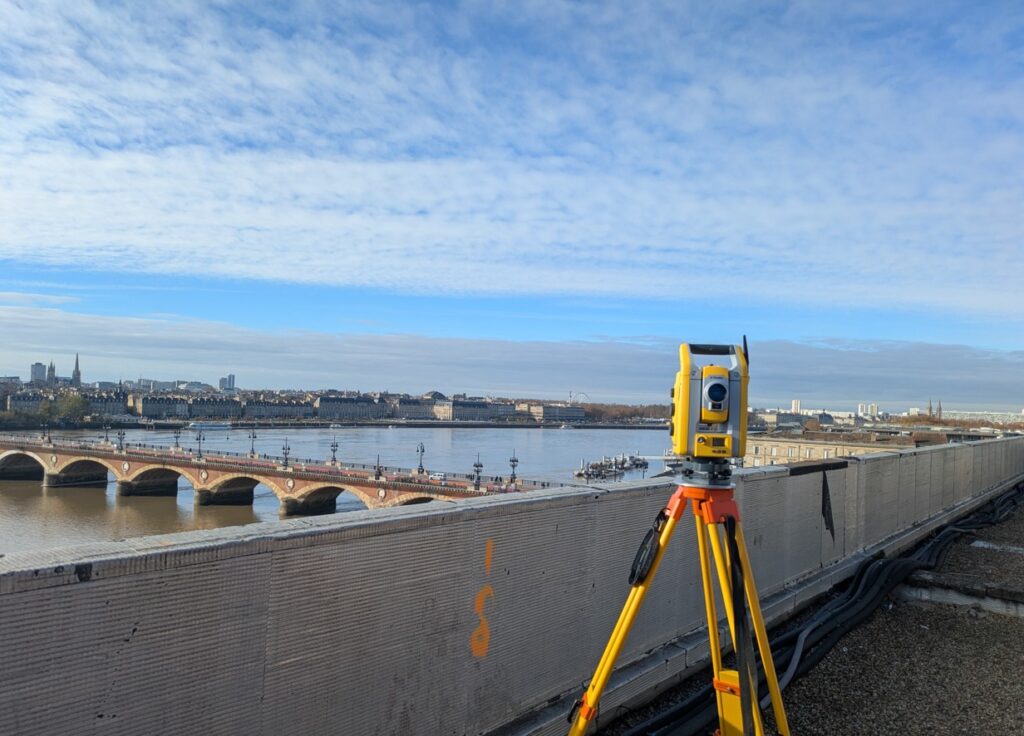

Lorsqu’un géomètre réalise un relevé topographique, les altitudes mesurées sur site sont rattachées au système NGF afin d’obtenir des cotes comparables et exploitables. Sans cette référence unique, il serait beaucoup plus difficile de comparer des niveaux, de raccorder un projet à son environnement existant ou de vérifier la compatibilité altimétrique entre plusieurs documents.
L’utilisation du NGF est donc essentielle pour les projets de construction, d’aménagement, de voirie ou de réseaux. Elle permet de travailler avec des altitudes fiables pour analyser les pentes, gérer les écoulements, implanter un ouvrage ou définir les niveaux d’accès.
En résumé, le NGF est utilisé dans les relevés topographiques parce qu’il fournit une base altimétrique nationale unique, indispensable pour produire des plans précis, comparer les niveaux et sécuriser la conception des projets.
NGF et PPRI : pourquoi l’altitude NGF est importante pour les projets de construction?
Dans de nombreuses communes, les documents d’urbanisme ou les plans de prévention des risques d’inondation (PPRI) imposent des niveaux minimums pour les constructions. Ces niveaux sont généralement exprimés en altitude NGF.
Par exemple, le règlement peut imposer que le seuil d’une habitation, le plancher bas ou certains équipements soient situés au-dessus d’une cote donnée, comme par exemple 3,20 m NGF. Cette valeur correspond à une altitude de référence permettant de limiter les risques liés aux inondations.
Pour vérifier ou respecter cette exigence, un relevé topographique rattaché au NGF est souvent nécessaire. Le géomètre mesure les altitudes du terrain existant et les exprime dans le système NGF afin de déterminer précisément la position du terrain par rapport à la cote réglementaire.
Cela permet notamment de définir la hauteur du seuil d’une construction, d’adapter le projet au niveau du terrain naturel et de s’assurer que le bâtiment respecte les contraintes imposées par le PPRI ou les règles d’urbanisme locales.
L’utilisation du NGF garantit que les altitudes utilisées dans le projet sont comparables à celles mentionnées dans les documents réglementaires, que ce soit en zone urbaine ou en milieu rural. Un professionnel est très souvent exigé pour produire ces mesures.

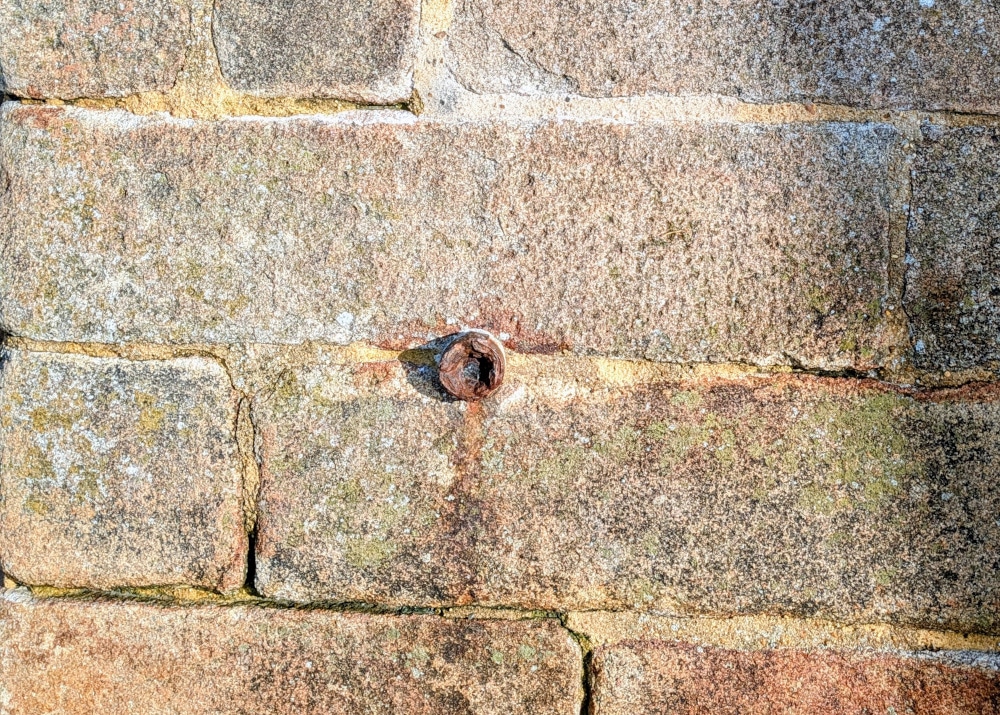

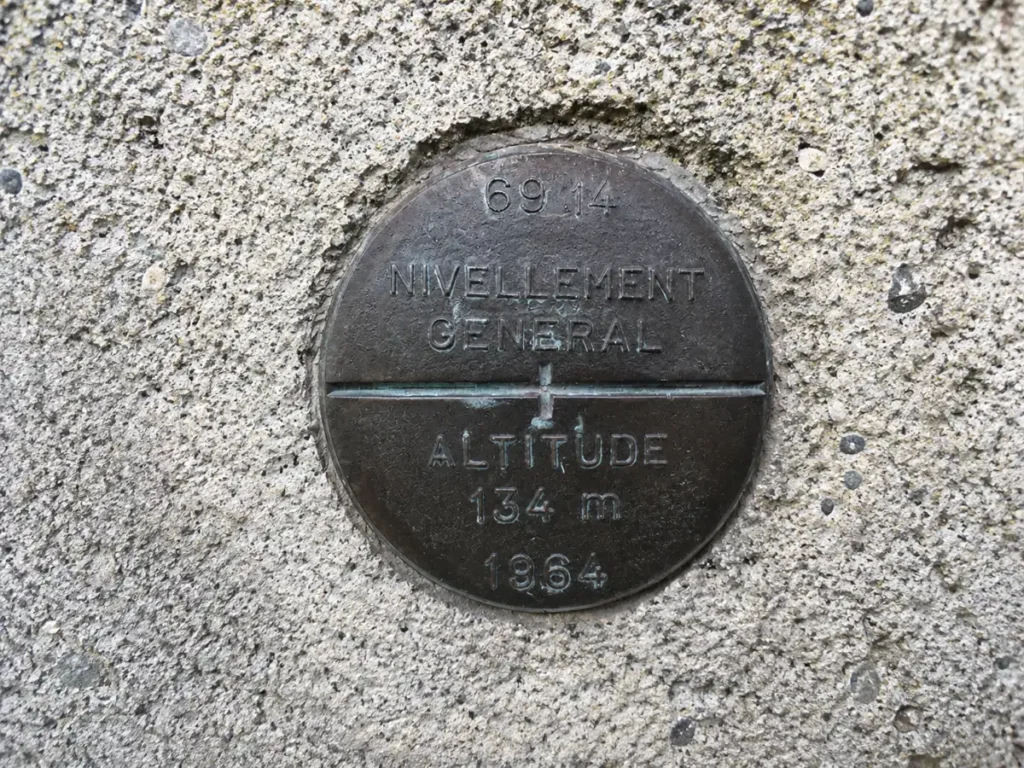

Repère de nivellement : la borne physique du système NGF
Un repère de nivellement est une marque physique scellée dans un ouvrage fixe — mur, pont, bâtiment public — dont l’altitude NGF a été déterminée avec précision par l’IGN (Institut national de l’information géographique et forestière). Ces repères constituent le réseau de référence du Nivellement Général de la France : ils permettent à tout professionnel de rattacher ses mesures au système altimétrique national.
Lors d’un relevé topographique rattaché au NGF, le géomètre s’appuie sur un ou plusieurs repères de nivellement proches du chantier pour établir ses mesures. À partir de ce point de référence connu, il propage les altitudes sur l’ensemble du site et produit un plan dont toutes les cotes NGF sont cohérentes et comparables avec les documents d’urbanisme, les plans de prévention des risques d’inondation (PPRI) et les autres intervenants du projet.
En France, le réseau de nivellement de l’IGN compte plusieurs centaines de milliers de repères répartis sur l’ensemble du territoire. Leur localisation est consultable directement sur le portail Géoportail de l’IGN. La densité de ce réseau garantit qu’un rattachement NGF-IGN69 est possible sur la quasi-totalité des sites, qu’il s’agisse d’un terrain en zone urbaine, d’un secteur littoral ou d’un milieu rural isolé.
Questions fréquentes – Les altitudes NGF
Quelle différence entre NGF-IGN69 et NGF-IGN78 ?
NGF-IGN69 et NGF-IGN78 sont les deux systèmes altimétriques officiels du Nivellement Général de la France. Le NGF-IGN69 s’applique à la France continentale métropolitaine : son altitude zéro est rattachée au marégraphe de Marseille, à partir d’observations réalisées entre 1885 et 1897. Le NGF-IGN78 s’applique uniquement à la Corse, dont le zéro altimétrique est rattaché au marégraphe d’Ajaccio. Les deux systèmes utilisent des altitudes normales — ils tiennent compte des variations réelles de la pesanteur — contrairement à l’ancien réseau Lallemand qui utilisait des altitudes orthométriques. En pratique, pour tout projet sur le territoire continental, c’est le NGF-IGN69 qui s’applique et qui doit figurer sur les plans topographiques. Attention : les altitudes ne sont PAS directement compatibles ni comparables.
Comment convertir une cote locale en NGF ?
Une cote locale est une altitude mesurée par rapport à un repère arbitraire de chantier, sans rattachement au référentiel national. Pour la convertir en cote NGF, le géomètre doit effectuer un cheminement altimétrique depuis un repère de nivellement IGN connu jusqu’au site concerné. Ce rattachement permet d’exprimer toutes les altitudes du terrain dans le système NGF-IGN69, garantissant leur cohérence avec les documents réglementaires (PPRI, permis de construire, plans de récolement). Il n’existe pas de formule simple de conversion : l’écart entre une cote locale et la cote NGF est propre à chaque chantier et ne peut être déterminé que par une mesure de terrain. C’est pourquoi les plans produits sans rattachement NGF ne sont généralement pas acceptés par les services instructeurs pour les projets soumis à contraintes altimétriques.
Cote NGF et PPRI : comment lire l'altitude réglementaire d'un projet ?
Dans les communes soumises à un plan de prévention des risques d’inondation (PPRI), le règlement impose des cotes altimétriques minimales exprimées en NGF pour les planchers, seuils ou équipements sensibles — par exemple « plancher bas à 3,50 m NGF minimum ». Pour vérifier le respect de cette contrainte, un relevé topographique rattaché au NGF-IGN69 est indispensable : il permet de comparer l’altitude réelle du terrain naturel à la cote réglementaire du PPRI et de définir précisément la hauteur de mise hors d’eau du futur bâtiment. En zone littorale notamment — Bassin d’Arcachon, côte atlantique, estuaires — ces exigences sont fréquentes et les services instructeurs exigent systématiquement des plans altimétriques certifiés en NGF pour l’instruction des permis de construire.
Ometsa fournit-il des plans topographiques rattachés au NGF ?
Oui. L’ensemble de nos relevés topographiques sont systématiquement rattachés au NGF-IGN69, sans supplément de prix. Chaque plan livré indique les cotes altimétriques NGF des points mesurés — terrain naturel, voiries, seuils, réseaux visibles, ouvrages existants — directement exploitables par les architectes, maîtres d’œuvre et bureaux d’études. Ce rattachement peut être réalisé à partir des repères de nivellement IGN les plus proches du site, garantissant la cohérence des altitudes avec les documents réglementaires, les PPRI et les autres intervenants du projet.
Ometsa fournit-il des relevés architecturaux avec cotes NGF ?
Oui. Nos relevés architecturaux intègrent systématiquement (sauf demande contraire) les altitudes NGF des niveaux du bâtiment — planchers, seuils, niveaux finis, acrotères — dès lors que le projet le nécessite. Cette précision altimétrique est particulièrement utile pour les projets de rénovation, d’extension ou de réhabilitation en zone soumise à un PPRI, où la connaissance exacte des niveaux existants en référentiel national est indispensable à la conception et à l’instruction du dossier administratif.
