Géomètre scanner 3D : relevé laser et numérisation 3D de bâtiments
Le scanner laser 3D permet aujourd’hui de réaliser des relevés extrêmement précis des bâtiments et des sites existants.
Grâce à cette technologie, le géomètre capture en quelques heures des millions de points pour créer un nuage de points 3D fidèle à la réalité.
Ces données permettent ensuite de produire des plans d’architecture, coupes, façades, maquettes BIM ou modèles 3D utilisés par les architectes, bureaux d’études et entreprises.
Le relevé par scanner 3D est particulièrement adapté pour :
- les bâtiments existants
- les projets de rénovation
- les sites complexes
- le patrimoine
- les installations industrielles
- les maisons de particuliers
Un géomètre équipé de scanner laser 3D garantit des mesures précises, rapides et exploitables pour tous les acteurs du projet.
Le scanner 3D est également très utilisé pour le relevé de maisons de particuliers avant rénovation ou extension.
Le scanner laser 3D : une technologie de relevé ultra précise
Le scanner laser 3D est un instrument de mesure qui capture l’environnement sous forme de nuage de points tridimensionnel.
L’appareil émet des millions de faisceaux laser qui mesurent la distance entre le scanner et les surfaces environnantes.
Chaque point relevé possède une position X, Y et Z, permettant de reconstruire avec précision la géométrie complète d’un bâtiment ou d’un site.
Le résultat est une reconstruction numérique fidèle de l’existant, exploitable pour la réalisation de plans, de coupes ou de maquettes 3D.
Cette méthode permet d’obtenir une précision millimétrique tout en réduisant fortement le temps passé sur le terrain, tout en conservant une information complète et exploitable pour les projets d’architecture, de rénovation ou d’ingénierie.
En tant que géomètre, nous pouvons également rattacher ces données à un système de coordonnées et fournir des altitudes de référence en NGF (Nivellement Général de la France), garantissant la fiabilité altimétrique des relevés.
Pour en savoir plus sur la référence altimétrique NGF et les méthodes de rattachement topographique, consultez notre page dédiée aux relevés topographiques et au nivellement NGF.
Comment se déroule un relevé par scanner 3D

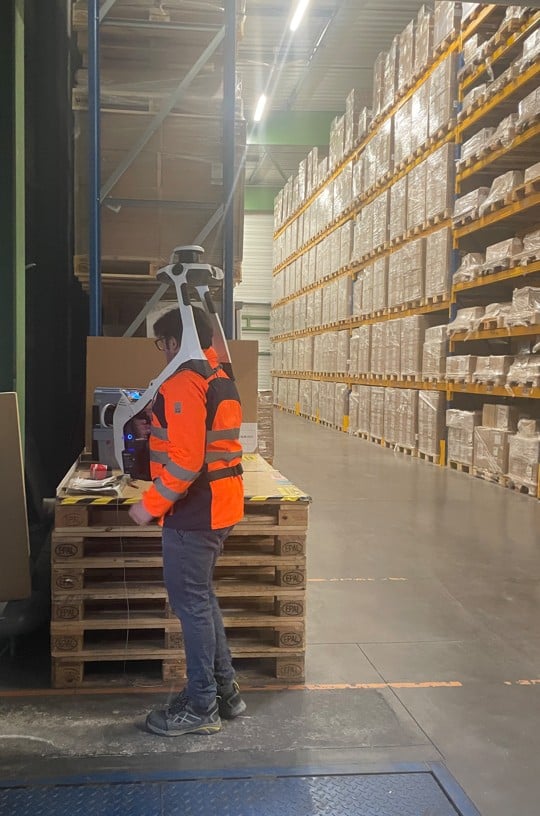

Acquisition sur site Le géomètre positionne le scanner à différents endroits du bâtiment afin de couvrir l’ensemble des surfaces.Chaque position génère un scan contenant plusieurs millions de points qui sont chacun des mesures très précises de votre bâtiment.
Assemblage des scans Les différents scans sont ensuite assemblés afin de former un nuage de points unique et géoréférencé.
Exploitation des données À partir du nuage de points, il est possible de produire différents livrables :
- plans d’étage en DWG
- coupes en DWG
- façades en DWG
- maquettes BIM (Archicad ou Revit)
- modèles 3D

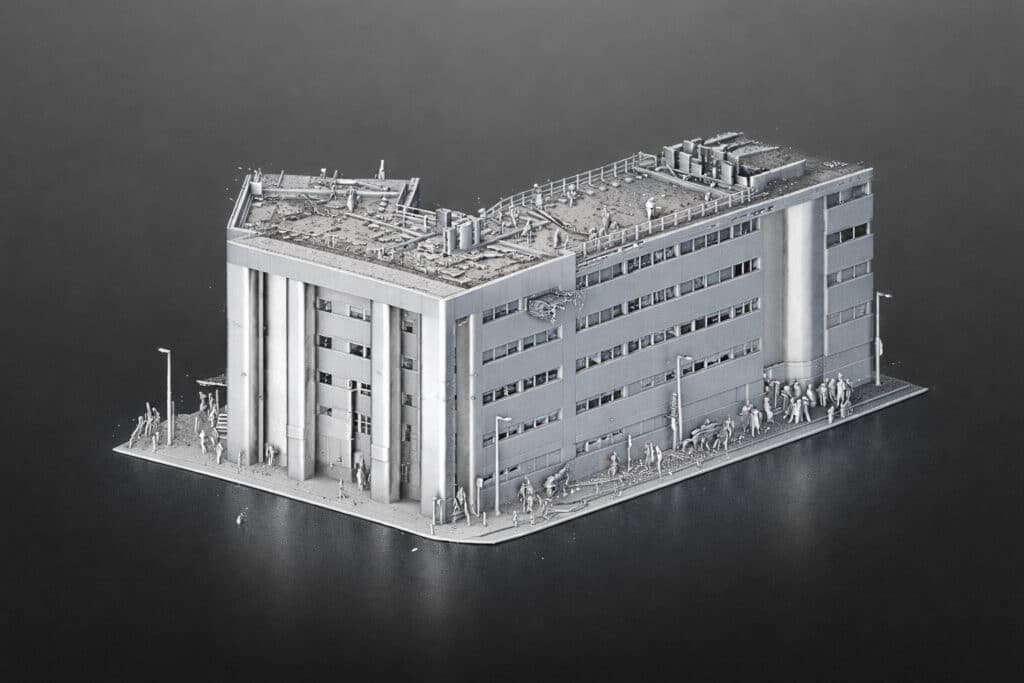

Du nuage de points à la maquette numérique
Un nuage de points est un ensemble de millions de points mesurés dans l’espace par un scanner laser 3D. Chaque point possède des coordonnées (X, Y, Z) qui permettent de reconstituer très précisément la forme d’un bâtiment ou d’un objet. Ce nuage de points sert ensuite de base pour produire des plans, modèles 3D ou maquettes BIM.
Les géomètres et projeteurs peuvent transformer ces données en :
- plans 2D DWG précis
- maquettes BIM
- modélisation 3D du bâtiment
- la conception de projets de rénovation
- l’étude de structures existantes
- la préparation de chantiers complexes
Applications du scanner 3D dans le bâtiment et l’architecture
Le scanner 3D est aujourd’hui utilisé dans de nombreux domaines.
Relevé architectural
OMETSA réalise des relevés architecturaux complets : plans d’intérieur, façades, coupes de bâtiment et relevés de toiture pour maisons, immeubles et bâtiments professionnels.
Rénovation et réhabilitation
La numérisation 3D permet de disposer d’un modèle précis du bâtiment avant travaux. Quelle que soit la taille du bâtiment (d’une maison individuelle à un immeuble collectif), le scanner 3D aura toujours les meilleurs résultats en terme de productivité et de précision de mesure.
Patrimoine historique
Le scanner 3D est particulièrement adapté pour les monuments historiques ou bâtiments anciens.
Industrie
Les relevés 3D sont également utilisés pour les installations industrielles, les ouvrages techniques et les sites complexes, quelle que soit l’occupation de ces derniers.
Scanner 3D ou relevé traditionnel : quelles différences ?
Le scanner laser 3D offre aujourd’hui de nombreux avantages par rapport aux méthodes classiques utilisées pour le relevé de bâtiments. Cette technologie permet au géomètre spécialisé en scanner 3D de capturer très rapidement une grande quantité de données et de produire des relevés extrêmement précis.
Avec un relevé traditionnel, les mesures sont généralement réalisées point par point à l’aide d’un tachéomètre ou d’un télémètre laser. Le géomètre doit sélectionner chaque point à mesurer afin de reconstituer progressivement la géométrie du bâtiment. Cette méthode peut être efficace pour des relevés simples, mais elle devient rapidement longue et complexe lorsque le bâtiment comporte de nombreux détails architecturaux.
Le relevé par scanner laser 3D fonctionne différemment. L’appareil capture en quelques minutes des millions de points dans l’espace, créant ce que l’on appelle un nuage de points 3D. Cette acquisition massive permet de représenter fidèlement l’ensemble du bâtiment : murs, planchers, plafonds, structures, façades ou encore éléments techniques.
Grâce à cette technologie, le temps passé sur le terrain est fortement réduit. Un relevé scanner 3D de bâtiment peut souvent être réalisé en quelques heures là où un relevé traditionnel nécessiterait plusieurs journées de mesures. Cette rapidité d’acquisition est particulièrement intéressante pour les projets de rénovation, de réhabilitation ou de relevé architectural.
Un autre avantage majeur du scanner 3D pour le relevé de bâtiment est la fiabilité des données. Lors d’un relevé traditionnel, il peut arriver que certaines zones ne soient pas mesurées ou qu’un détail soit oublié. Avec le scanner 3D, l’ensemble de l’environnement est capturé sous forme de nuage de points complet. Les données peuvent ensuite être analysées et exploitées au bureau sans avoir à retourner sur le site.
Le scanner laser 3D permet ainsi de sécuriser la phase de relevé, tout en améliorant la précision des mesures et la qualité des documents produits. À partir du nuage de points, le géomètre peut générer différents livrables : plans d’architecture, coupes, façades, modèles 3D ou encore maquettes BIM du bâtiment existant.
Pour les architectes, bureaux d’études et maîtres d’œuvre, le relevé scanner 3D réalisé par un géomètre constitue donc une base de travail fiable pour préparer les projets de rénovation, d’extension ou de transformation de bâtiments.
Questions fréquentes sur le relevé par scanner 3D
Qu’est-ce qu’un scanner laser 3D ?
Un scanner laser 3D est un instrument de mesure qui capture l’environnement en trois dimensions en enregistrant des millions de points. Ces points constituent un nuage de points 3D permettant de reproduire fidèlement la géométrie d’un bâtiment, d’une structure ou d’un site.
Qu’est-ce qu’un nuage de points ?
Un nuage de points est un ensemble de points mesurés dans l’espace (coordonnées X, Y et Z). Il représente avec précision les surfaces d’un bâtiment. Ce nuage de points sert de base pour produire des plans d’architecture, coupes, façades, modèles 3D et maquettes BIM.
Quelle précision peut-on obtenir avec un scanner 3D ?
La précision dépend du matériel utilisé et des conditions de relevé. Pour un relevé architectural, la précision obtenue est généralement de l’ordre de quelques millimètres, ce qui est adapté aux projets de rénovation, d’extension ou de réhabilitation.
Pourquoi utiliser un scanner 3D pour un relevé de bâtiment ?
Le scanner 3D permet de capturer très rapidement des millions de points et d’obtenir une représentation complète du bâtiment. Cette méthode limite les risques d’oubli lors du relevé et permet de produire des données précises pour les architectes, bureaux d’études et maîtres d’œuvre.
Peut-on créer une maquette BIM à partir d’un relevé scanner 3D ?
Oui. Le nuage de points issu du scanner laser 3D peut être exploité pour produire une maquette BIM du bâtiment existant. Cette maquette permet de préparer les projets de rénovation, de restructuration ou d’extension.
Quels documents peut-on produire à partir d’un scan 3D ?
À partir du nuage de points, il est possible de produire différents livrables : plans d’étage, coupes, façades, modèles 3D, maquettes BIM ou encore orthophotos. Ces documents servent de base aux études d’architecture et aux projets de construction.
